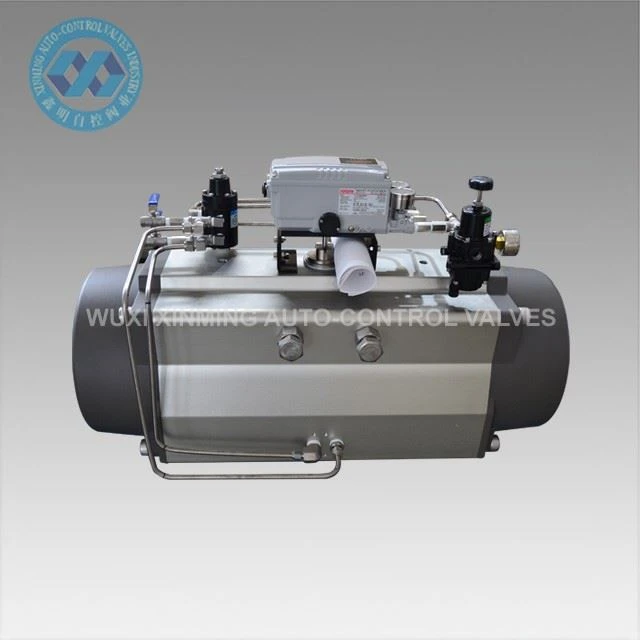

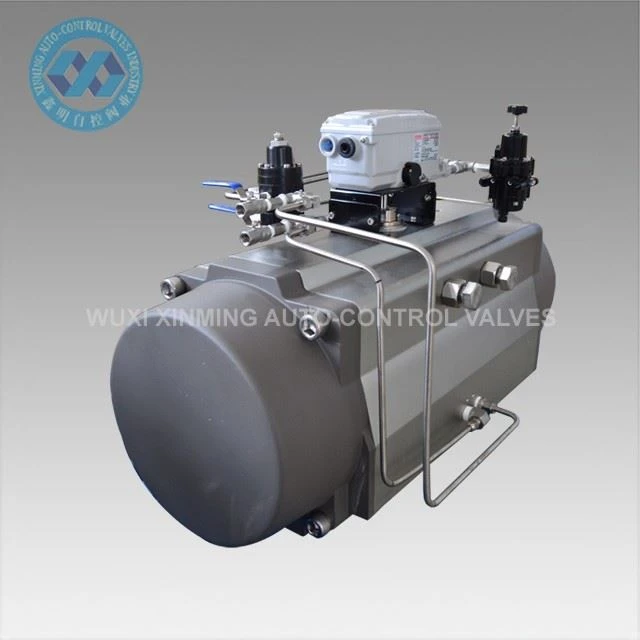

Ħarsa ġenerali tal-prodott
L-Attwatur Pnewmatiku tar-Rack u Pinion b'Azzjoni Doppju huwa ddisinjat għall-awtomatizzazzjoni ta' valvoli tal-ballun ta' kwart-dawran u valvoli tal-farfett f'sistemi ta 'pipeline industrijali. Jipprovdi kontroll pnewmatiku affidabbli għal tħaddim ta 'valv ta' 0 grad –90 grad u huwa kompatibbli ma 'interfaces ta' immuntar standard bħal ISO 5211 u NAMUR VDI/VDE 3845.
Huwa użat ħafna f'sistemi ta 'awtomazzjoni industrijali fejn hija meħtieġa attwazzjoni ta' valv stabbli u standardizzata.
Parametru Tekniku
| Isem tal-Prodott | Attwatur li jdur pnewmatiku |
| Isem tad-ditta | XM, u l-OEM huwa wkoll aċċettat |
| Daqs tal-attwatur | 32mm-400mm |
| Angolu li jdur | 0 grad ~ 90 grad |
| Firxa tat-Temperatura tax-Xogħol |
-20 grad ~ +80 grad (standard) -40 grad ~+80 grad (temperatura baxxa) -15 grad ~ 150 grad (temperatura għolja) |
| Pressjoni tal-provvista tal-arja | 0.2 ~ 0.8MPa, 10Mpa max |
| Konnessjoni ta 'fuq | VDI/VDE3845 NAMUR |
| Konnessjoni tal-qiegħ | ISO 5211 u DIN 3337 |
| Materjal | Liga tal-aluminju |
| Struttura | rack u pinion, pistuni rack doppji |
| Trattament tal-wiċċ tal-ġisem tal-attwatur | anodizzat iebes |
| Kulur tal-Kap tat-Tmiem | griż iswed, iswed, blu skur, blu sema, aħmar, oranġjo, aħdar, eċċ. |
| Ċertifikazzjoni | CE, ATEX, SIL3, ISO9001:2016 |
XM TABELLA TAT-TORQUE TAL-ĦRUĠ TA' ATTUATOR PNEWEMATIKU TA' ACTU DOPPJU
|
Mudell |
Pressjoni tal-arja tad-dħul (unità: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Torque tal-ħruġ tal-pressjoni tal-arja (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Karatteristiċi
- Id-disinn ta 'rack u pinion b'azzjoni doppja jiżgura kontroll stabbli tal-ftuħ u l-għeluq immexxi mill-arja-.
- 0 grad –90 grad kwart-output ta' dawran għal valvoli tal-ballun u valvi tal-farfett.
- L-istruttura tal-pistun tar-rack doppju ttejjeb il-bilanċ tat-torque u tnaqqas l-istress mekkaniku.
- Il-korp tal-aluminju anodizzat iebes jipprovdi reżistenza għall-korrużjoni f'ambjenti industrijali.
- Immuntar NAMUR VDI/VDE 3845 u ISO 5211 għal installazzjoni diretta mingħajr adapters.
- Għażla ta 'firxa ta' temperatura wiesgħa għal kundizzjonijiet tax-xogħol standard u ħarxa.
- Personalizzazzjoni OEM disponibbli għar-rekwiżiti tat-torque, id-daqs u l-kulur.
- CE, ATEX, SIL3, ISO9001 ċċertifikati għall-użu ta 'awtomazzjoni industrijali.
Applikazzjoni
- Awtomazzjoni tal-valv tal-ballun f'pipelines taż-żejt u tal-gass
- Kontroll tal-valv tal-farfett fl-impjanti tat-trattament tal-ilma
- Sistemi ta' regolazzjoni tal-fluss tal-ipproċessar kimiku
- Sistemi ta' kontroll tal-fwar u tal-fluwidu tal-impjant tal-enerġija
- Linji ta' produzzjoni ta' ikel, xorb u farmaċewtika
- Awtomazzjoni ġenerali tal-proċess industrijali
Kapaċità ta' Provvista
Abbiltà ta 'Provvista: 10000 unità kull xahar Attwatur Rotatorju Pnewmatiku
Ippakkjar u Kunsinna
Dettall tal-ippakkjar:
1). kartuna separata b'ippakkjar tal-fowm ġewwa
2). Kawża tal-plywood għall-ġarr tal-oċean
3). Pallet tal-plywood għall-ġarr bl-ajru
Port tat-tluq: Shanghai, Ningbo, eċċ. Iċ-Ċina
Ħin taċ-Ċomb:
|
Kwantità (Unitajiet) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Ħin (jiem) |
Oġġetti fl-istokk |
7 |
20 |
Għandu jiġi nnegozjat |
It-tags Popolari: Attwatur pnewmatiku b'azzjoni waħda, attwatur tar-rack u pinion, attwatur tal-valv pnewmatiku, attwatur NAMUR, attwatur ISO 5211, attwatur kwart dawra, attwatur tal-valv tal-ballun, attwatur tal-valv tal-farfett
