F'sistemi ta 'awtomazzjoni industrijali, ħafna kumpaniji spiss jiltaqgħu ma' problemi fil-kontroll tal-valv, bħal veloċità ta 'rispons bil-mod, torque insuffiċjenti, livell baxx ta' awtomazzjoni, u manutenzjoni frekwenti. Speċjalment f'sistemi ta 'pipeline li jeħtieġu ftuħ u għeluq frekwenti tal-valv, il-prestazzjoni instabbli tal-attwatur mhux biss taffettwa l-effiċjenza tal-produzzjoni iżda tista' wkoll toħloq perikli għas-sikurezza.
L-Angle Travel Pneumatic Actuator huwa ddisinjat biex isolvi dawn il-problemi, u jipprovdi kontroll awtomatizzat stabbli, veloċi u affidabbli għal diversi valvi rotatorji ta '90 grad.

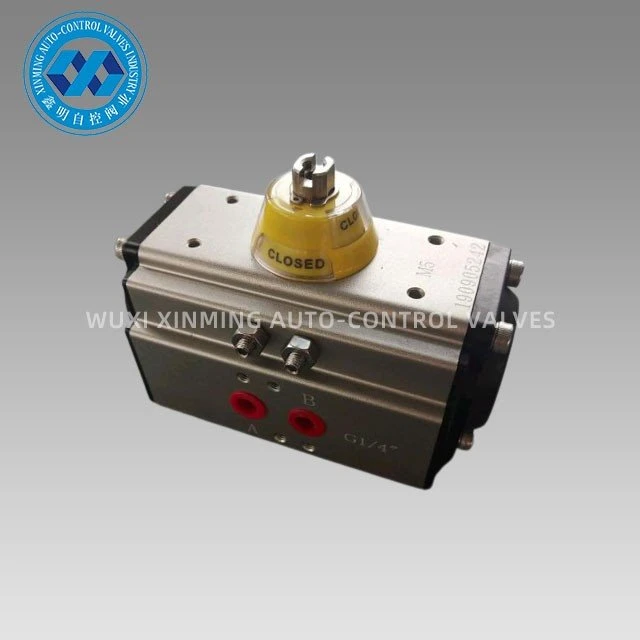

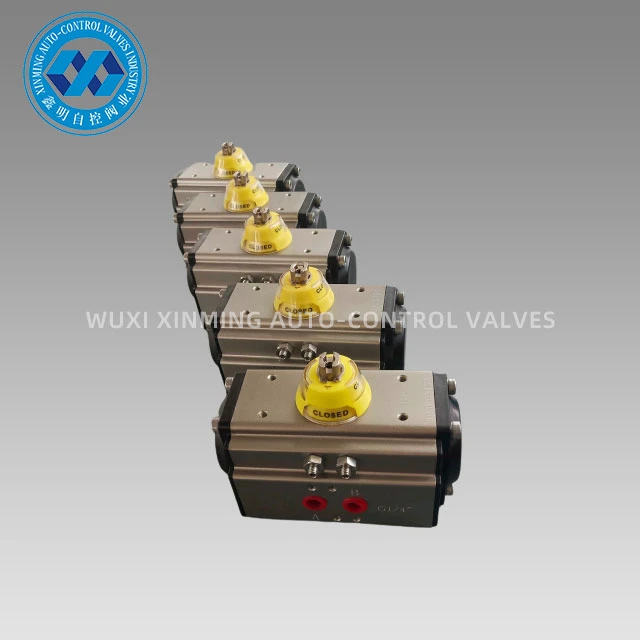

L-Angle Travel Pneumatic Actuator huwa attwatur misjuq minn arja kkompressata. Permezz ta 'mekkaniżmu ta' trasmissjoni intern, tikkonverti l-enerġija pnewmatika f'moviment rotazzjonali angolari, u b'hekk tikseb il-ftuħ u l-għeluq tal-valv.
Dan l-attwatur huwa prinċipalment użat biex jikkontrolla valvi ta 'stroke angolari bħal valvoli tal-ballun, valvi tal-farfett, u valvoli tal-plagg. Għandu struttura kompatta, tħaddim stabbli u rispons mgħaġġel, li jagħmilha mezz ta 'kontroll importanti f'sistemi ta' pipeline awtomatizzati industrijali.
Serje XM Angle Travel Pneumatic Actuator huma użati biex jikkontrollaw valvoli farfett, valvoli tal-ballun, u makkinarju b'moviment rotatorju awtomatikament. Preċiżjoni die-ikkastjar liga tal-aluminju doppju-pistuni tar-rack bi trattament ta 'ossidazzjoni iebes itejbu l-eżattezza tal-angolu li jdur u l-ħajja tad-dazju. Il-korp ta 'l-attwatur b'ossidazzjoni iebsa jista' jevita l-grif b'mod effettiv.
Speċifikazzjonijiet tal-Prodott
|
Isem tal-prodott |
Attwatur pnewmatiku tal-Ivvjaġġar tal-Angolu |
|
Materjal |
Stainless Steel / Liga ta 'l-aluminju |
|
Ċertifikat |
ISO9001: 2015, CE, ATEX, SIL3 |
|
Funzjoni |
ON / MITFI |
|
Applikazzjoni |
Valv tal-ballun tal-awtomazzjoni, valv tal-farfett tal-awtomazzjoni |
|
Firxa tat-Temperatura |
-40 ~ 150 grad C |
|
Ħin tal-kunsinna |
fi żmien 7 ijiem normalment. |
|
Port tat-tbaħħir |
Shanghai, Ningbo, eċċ. |
|
Dettall tal-pakkett |
kull Kartuna ġewwa, każ tal-plywood (vjeġġ tal-oċean) jew pallet (vjeġġ bl-ajru) barra |
|
Angolu li jdur |
0 ~ 90 grad / 0 ~ 120 grad / 0 ~ 180 grad |
|
Struttura |
attwatur li jdur b'rack u pinion |
|
Trattament tal-wiċċ |
anodizzazzjoni iebsa |
|
Temperatura tax-Xogħol |
Temperatura normali: -20 grad ~ 80 grad (-4 grad F ~ 176 grad F) |
|
Konnessjoni |
NAMUR, ISO5211 u DIN3337 |
|
Kulur tal-Kap |
appoġġ personalizzat |
|
Tip |
double acting u single acting |
|
Indikatur |
Appoġġ personalizzat |
|
Installa Aċċessorji |
Kaxxa tal-Iswiċċ tal-Limitu / Valv tas-Solenojd / Pożizzjonatur tal-Valv, eċċ. |
|
Aċċessorji tal-valv |
Gearbox ta' Override manwali |
|
Pistin |
Anodizzar iebes |
|
Medju |
Ilma, Żejt, Arja jew ambjent korrużiv |
|
Mudell |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Kapaċità ta' Provvista
Għandna stokk suffiċjenti ta 'mudelli standard u nistgħu nwassluhom malajr.
Jappoġġja l-adattament tal-OEM/ODM, bit-tlestija l-aktar mgħaġġla ta' produzzjoni personalizzata tal-lott żgħir-fi żmien 7 ijiem.
Ippakkjar u Kunsinna
Dettall tal-ippakkjar:
1). kartuna separata b'ippakkjar tal-fowm ġewwa
2) każ tal-plywood għall-ġarr tal-oċean
3) Pallet tal-plywood għall-ġarr bl-ajru
Port tat-tluq: Shanghai, iċ-Ċina
Ħin taċ-Ċomb:
|
Kwantità (Unitajiet) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Ħin (jiem) |
Oġġetti fl-istokk |
7 |
20 |
Għandu jiġi nnegozjat |
Vantaġġ
Il-proċess kollu huwa wieħed-ħin-iffurmat minn CNC biex jiżgura l-eżattezza tal-proċess u l-ħajja tad-dazju.

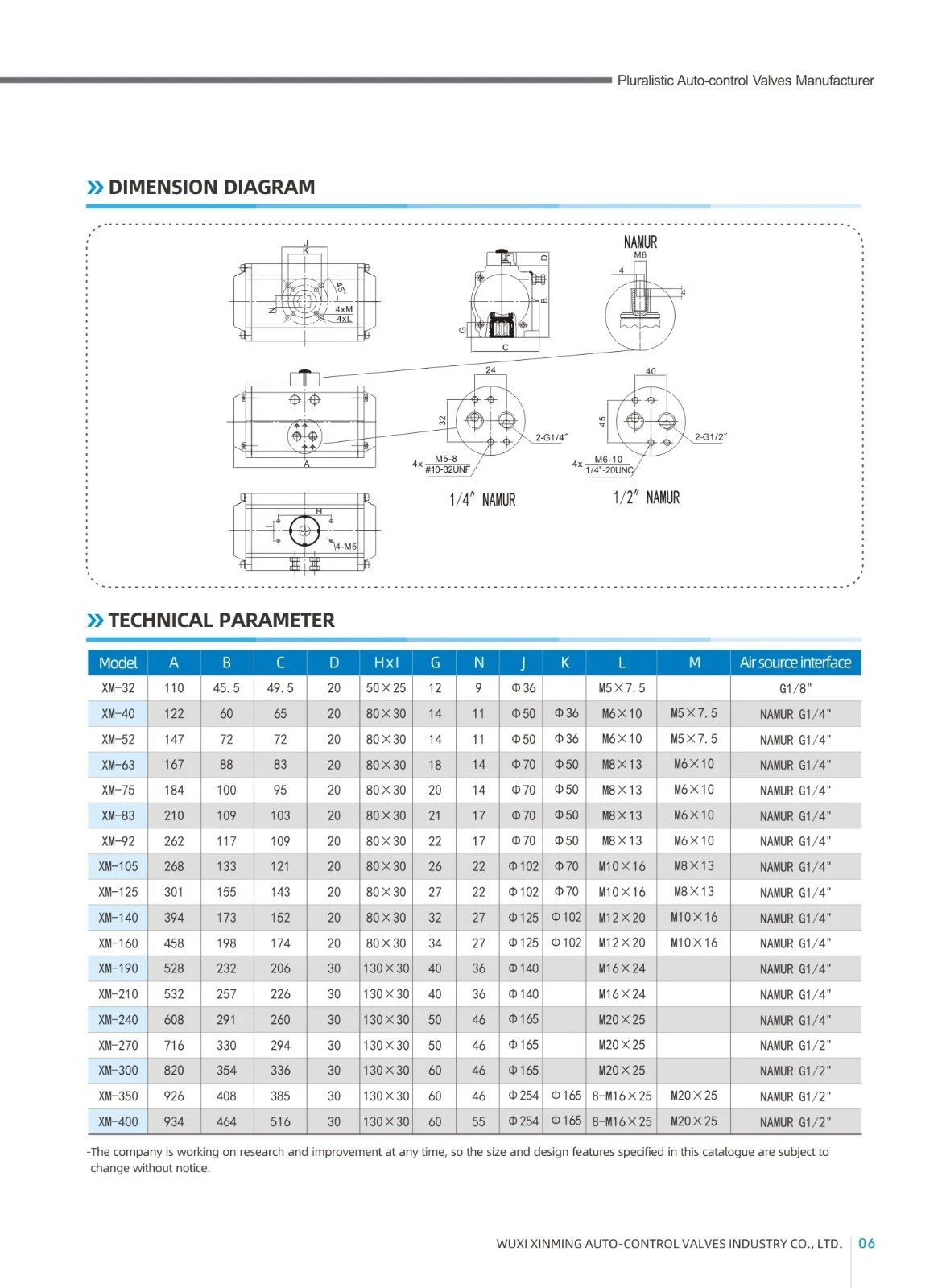

Angolu Ivvjaġġar Pnewmatiċi Attwatur Dimensjonijiet
XM TABELLA TAT-TORQUE TAL-ĦRUĠ TA' ATTUTUR DOPPJU
|
Mudell |
Pressjoni tal-arja tad-dħul (unità: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Torque tal-ħruġ tal-pressjoni tal-arja (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
