Prinċipju ta 'Ħidma Kooperattiva
Rabta ta 'Kontroll:
PLC / Kontrollur → Valv tas-Solenojd Sinjal Elettriku → Swiċċ tal-Kanal tal-Ajru Kompressat → Azzjoni tal-Attwatur Pnewmatiku (ON / OFF / Aġġusta).
Proċess tipiku:
Il-valv tas-solenojd ikollu l-enerġija, jaqleb il-passaġġ tal-gass, u l-arja kkompressata tidħol fil-kamra tal-attwatur;
Il-pressjoni timbotta l-pistun / dijaframma, li tirriżulta fi spostament mekkaniku;
Wara l-falliment tal-enerġija, il-valv tas-solenojd jiġi ssettjat mill-ġdid, il-gass jintrema, u l-attwatur jerġa 'lura għall-pożizzjoni inizjali (ritorn tar-rebbiegħa jew provvista ta' gass b'lura).
Disinn tal-istruttura tal-qalba
Taqsima tal-valv tas-solenojd
Tip tal-Korp tal-Valv:
TEE b'żewġ pożizzjonijiet (2/3): jikkontrolla ċ-ċilindru wieħed li jaġixxi (konsum wieħed + exhaust).
B'żewġ pożizzjoni b'ħames direzzjonijiet (2/5): Kontroll ta 'ċilindri ta' aġir doppju (konsum doppju + exhaust doppju).
Mod tas-sewqan:
Azzjoni diretta: drive dirett tal-fluss żgħir (rispons mgħaġġel, adattat għal operazzjoni ta 'frekwenza għolja).
Mħaddem bil-pilota: Qlib tal-pressjoni tal-arja assistita (fluss kbir, xenarji ta 'pressjoni għolja).
Disinn Speċjali:
Kojls li ma jagħmlux splużjonijiet (ċertifikati ATEX) għal ambjenti fjammabbli;
Konsum baxx ta 'enerġija (0. 5w ~ 1w) biex testendi l-ħajja tal-batterija;
Buttuna ta 'emerġenza manwali (tista' tkun imġiegħla tbiddel il-passaġġ tal-gass f'każ ta 'falliment ta' enerġija).
Tqabbil ma 'l-attwatur
Standard tal-Interfaċċa: Jissodisfa l-ispeċifikazzjonijiet ISO 15407 jew NFPA biex tiżgura konnessjoni tal-gass veloċi.
Tqabbil tal-fluss: Il-valur CV tal-valv għandu jissodisfa r-rekwiżiti tal-veloċità tal-attwatur.

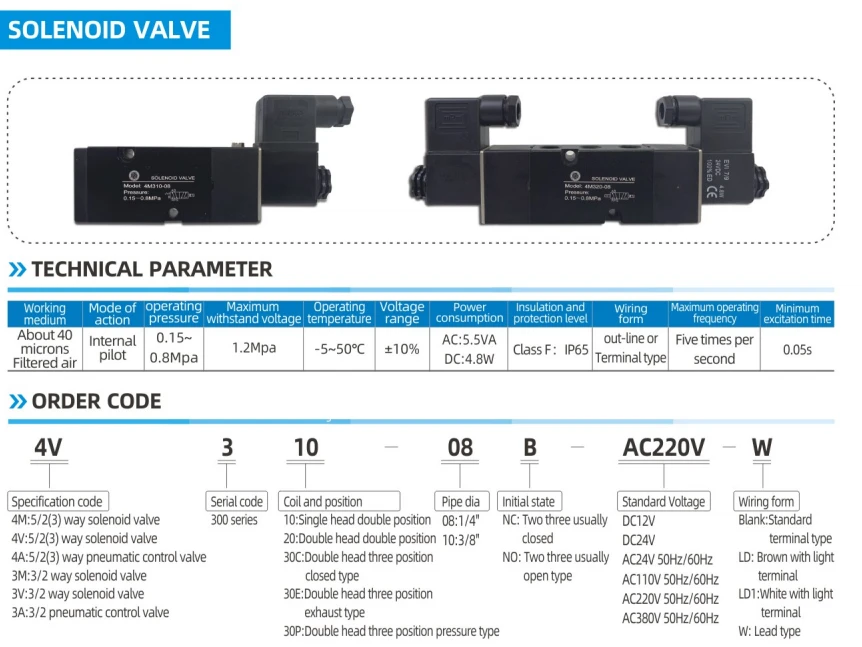

Parametri ewlenin tal-prestazzjoni
Kompatibilità tal-vultaġġ: DC 24V (użat komunement fl-industrija), AC 220V (xenarju ta 'enerġija għolja).
Ħin ta 'rispons: inqas minn jew daqs 50ms (valv ta' veloċità għolja jista 'jilħaq 10ms, li jaffettwa l-frekwenza tal-attwatur).
Firxa tal-pressjoni tax-xogħol: {{0}}. 2 ~ 1.0MPA (tip ġenerali), valv ta 'pressjoni għolja jappoġġja 10MPa.
Klassi ta 'Protezzjoni: IP65 (li ma jgħaddix mit-trab u li ma jgħaddix ilma minnu) adattat għal kundizzjonijiet ħorox tax-xogħol.
Ħajja taċ-Ċiklu: akbar minn jew daqs 10 miljun darba (disinn industrijali ta 'affidabbiltà għolja).
Xenarji tipiċi ta 'applikazzjoni
Valv Kontroll Awtomatiku:
Ftuħ mill-bogħod u għeluq tal-valv tal-ballun tal-pipeline taż-żejt;
Kontroll tal-fluss preċiż tar-regolazzjoni tal-valvi f'impjanti kimiċi.
Drive ta 'azzjoni mekkanika:
Linja awtomatika tal-linja tal-morsa tal-klamp tal-morsa;
Materjal li jimbotta u jippożizzjona l-makkinarju tal-imballaġġ.
Sistema ta 'Interlocking tas-Sigurtà:
Aqta 'malajr il-provvista ta' l-arja waqt l-għeluq ta 'emerġenza (ESD);
Għeluq ta 'emerġenza pnewmatiku tal-valv tan-nar.
