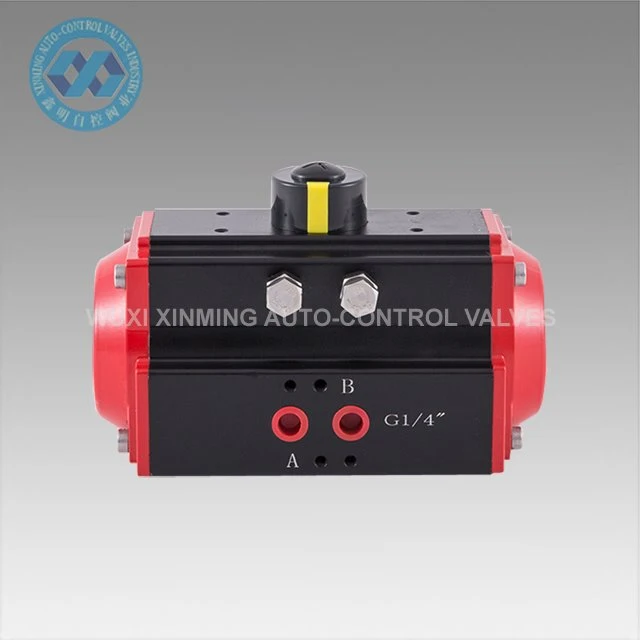

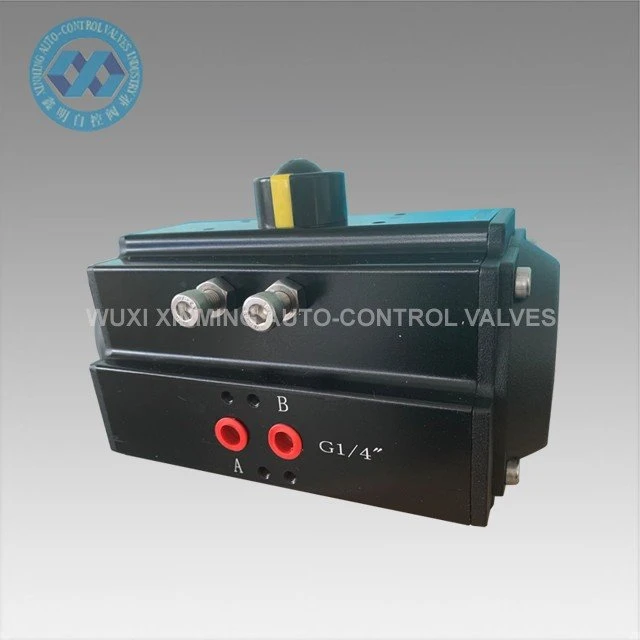

Introduzzjoni tal-Prodott
L-Attwatur pnewmatiku tar-Rack u l-Pinion, magħruf ukoll bħala ċilindru ristrett tar-rotazzjoni, huwa attwatur li jdur użat biex idawwar, jiftaħ, jagħlaq, iħallat, jitbandal, pożizzjonament, istering u funzjonijiet aktar mekkaniċi li jinvolvu rotazzjoni ristretta. Rack pnewmatiku u Pinion Actuator jintuża biex jikkontrolla l-valvoli farfett, valvoli tal-ballun, u makkinarju b'moviment li jdur awtomatikament. Pistuns ta 'preċiżjoni die-casting tal-liga tal-aluminju b'xkaffa doppja bi trattament ta' ossidazzjoni iebsa jtejbu l-preċiżjoni tal-angolu li jdur u l-ħajja tad-dazju. Il-korp attwatur b'ossidazzjoni iebsa jista 'jevita l-grif b'mod effettiv.
Dettalji Veloċi
Isem tal-Prodott: Rack Pnewmatiku u Attwatur tal-Pinion
Isem tad-ditta: XM, u OEM huwa aċċettat ukoll
Daqs tal-attwatur: 32mm-400mm
Angolu li jdur: 0 °~ 90 °(±5°)
Firxa tat-Temperatura tax-Xogħol: -20 °C ~ + 80 °C (standard)
-40°C ~ + 80 °C (temperatura baxxa)
-15 °C ~ 150 °C (temperatura għolja)
Pressjoni tal-provvista tal-arja: 0.2 ~ 0.8MPa, 10Mpa max
Konnessjoni ta 'fuq: VDI / VDE3845 NAMUR
Konnessjoni tal-qiegħ: ISO 5211 u DIN3337
Materjal: Liga tal-aluminju
Struttura: xtilliera u pinion, pistuni b'xkafef doppji
Trattament tal-wiċċ tal-ġisem tal-attwatur: anodizzat iswed
Kulur tal-Kap tat-Tarf: griż iswed, iswed, blu skur, blu sema, aħmar, oranġjo, aħdar, eċċ.
Ċertifikazzjoni: CE, ATEX, SIL3, ISO9001: 2016
Parametru Tekniku
XM TABELLA TAT-TORQUE TAL-OUTPUT TAL-IXTILLIERA PNEWMATIKA XM U TAL-ATTWATUR TAL-PINION
Mudell | Pressjoni ta' l-arja tad-dħul (unità:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Torque tal-ħruġ tal-pressjoni tal-arja (N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Spare Parts U Materjal
Dijagramma tad-Dimensjoni
Kapaċità tal-Provvista
Provvista Abbiltà: 10000 unità fix-xahar Attwatur Rotatorju Pnewmatiku
Ippakkjar u Kunsinna
Dettall tal-ippakkjar: 1). kartuna separata bl-ippakkjar tar-ragħwa ġewwa
2). plywood każ għall-vjeġġ oċeaniku
3). Pallet tal-plywood għall-ġarr bl-ajru
Port tat-tluq: Shanghai, iċ-Ċina
Ħin taċ-Ċomb:
Kwantità (Unitajiet) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Est. Ħin (jiem) | Oġġetti maħżuna | 7 | 20 | Għandu jiġi nnegozjat |
Vantaġġ
1) L-ispare parts importanti kollha jiġu ttrattati b'anodizzazzjoni iebsa biex itejbu s-saħħa sa grad għoli biex jiżguraw il-prestazzjoni tajba u l-ħajja tax-xogħol.
2) Il-proċess kollu huwa forma ta 'darba mis-CNC biex jiżgura l-preċiżjoni tal-proċess u l-ħajja tax-xogħol.
FAQ
Q 1: Kapaċità ta 'termini ta' ħlas?
A 1: T / T, L / C, Unjoni tal-Punent.
Q 2: Termini kummerċjali?
A 2: Skont l-Incoterms 2010, normalment ma 'EXW, FOB shanghai, CFR, CIF u DDU.
Q 3: Validità tal-kwotazzjoni?
A 3: Fi żmien 30 jum.
Q 4: Modi ta 'trasport bil-baħar?
A 4: Bil-baħar, bl-ajru, bl-espressjoni, jew bil-ferrovija.
Q 5: Garanzija?
A 5: Garanzija ta 'kwalità ta' sena b'xejn, u servizz imħallas tul il-ħajja.
Q 6: Installazzjoni u taħriġ?
A 6: gwida vidjo normali għall-installazzjoni. Jekk meħtieġ, is-servizz ta' inġinerija barranija mħallas ipprovdut.
