Ħarsa ġenerali tal-prodott

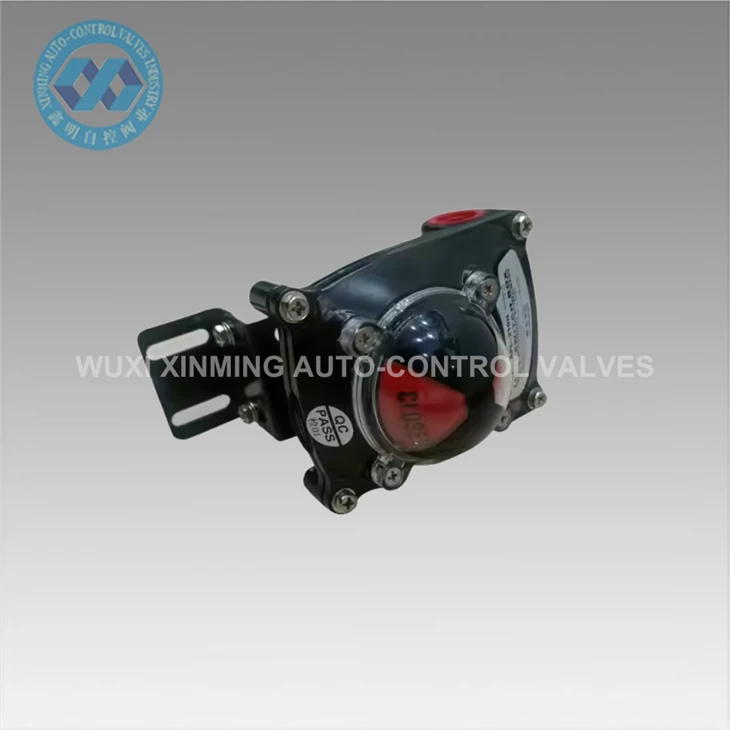

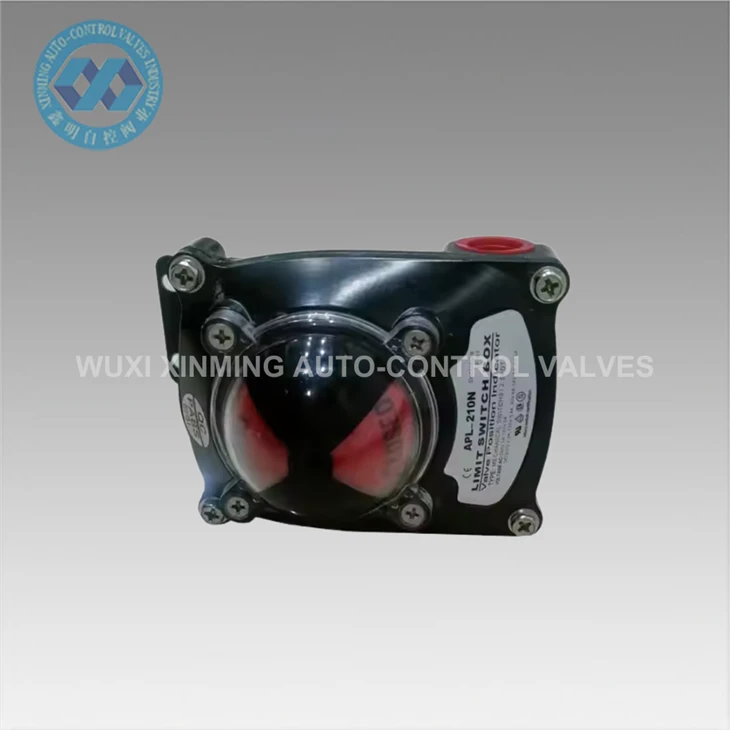

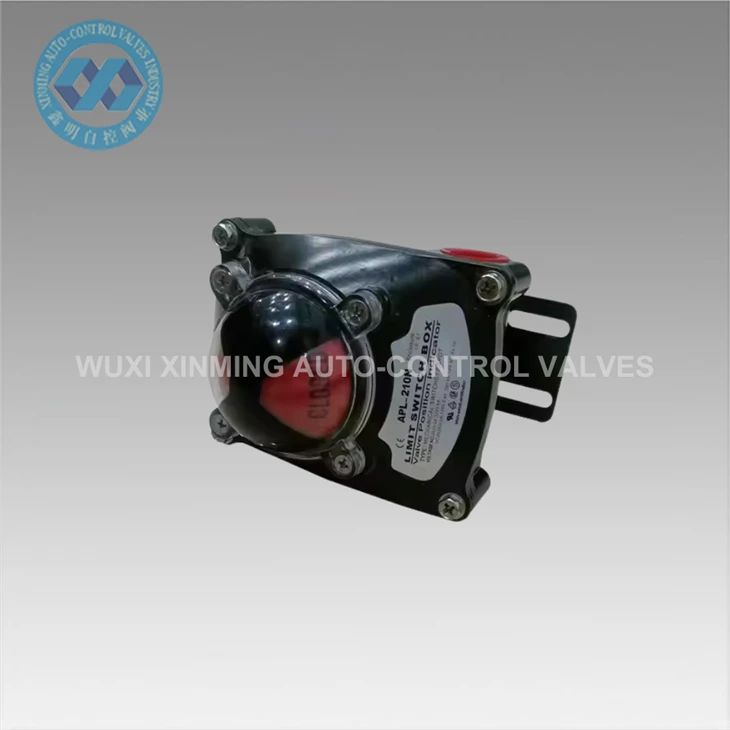

L-APL-210N Mechanical Limit Switch Box hija ddisinjata għal indikazzjoni preċiża tal-pożizzjoni tal-valv u feedback f'sistemi ta 'awtomazzjoni industrijali. Huwa użat ħafna fuq attwaturi pnewmatiċi li jduru u valvi ta 'kwart ta' dawran, bħal valvoli tal-ballun u valvi tal-farfett, biex jipprovdu sinjali affidabbli ta 'status miftuħ/qrib għas-sistemi ta' kontroll.
Din il-kaxxa tal-iswiċċ tal-limitu tikkonverti r-rotazzjoni mekkanika taż-zokk tal-valv f'sinjali ta 'swiċċjar elettriċi permezz ta' mekkaniżmu ta 'kam intern, li jiżgura monitoraġġ preċiż tal-pożizzjoni waqt it-tħaddim awtomatizzat tal-valv. Huwa komponent essenzjali fl-industriji tal-proċess fejn il-feedback tal-istatus tal-valv tal--ħin reali huwa meħtieġ għal kontroll tas-sistema sigur u stabbli.
Prinċipju ta' Ħidma
L-APL-210N huwa installat fuq attwatur pnewmatiku u marbut mekkanikament maz-zokk tal-valv. Meta l-valv idur bejn 0 grad u 90 grad, il-cam ġewwa l-kaxxa tal-iswiċċ idur kif xieraq u tixpruna l-iswiċċijiet mekkaniċi interni.

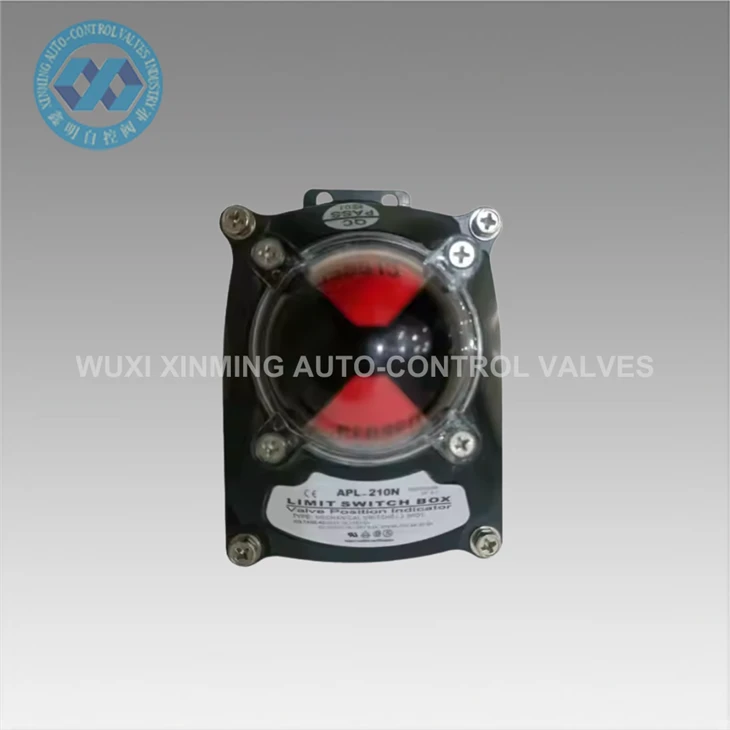

Dawn l-iswiċċijiet jibagħtu sinjali ON/OFF lil PLC jew sistemi ta 'kontroll, li jindikaw jekk il-valv huwiex f'pożizzjoni kompletament miftuħa jew magħluqa għal kollox. Indikatur viżwali fuq il-qoxra ta 'fuq jipprovdi konferma ċara fuq il-post mingħajr ma jinfetaħ l-apparat.
Speċifikazzjonijiet Tekniċi
| Mudell | APL-210N |
| Tip ta' Prodott | Kaxxa tal-Iswiċċ tal-Limitu Mekkanika |
| Applikazzjoni | Indikazzjoni tal-pożizzjoni tal-valv |
| Valvoli Kompatibbli | Valv tal-ballun, Valv tal-farfett |
| Medda ta' Rotazzjoni | 0 grad - 90 grad |
| Materjal tad-Djar | Liga tal-Aluminju |
| Klassi ta' Protezzjoni | IP67 |
| Standard tal-Immuntar | NAMUR |
| Tip ta' Sinjal | Swiċċ mekkaniku ON/OFF |
| Installazzjoni | Attwatur li jdur pnewmatiku immuntat |
Applikazzjonijiet
Il-kaxxa tal-iswiċċ tal-limitu APL-210N tintuża ħafna f'sistemi ta 'awtomazzjoni industrijali li jeħtieġu feedback dwar il-pożizzjoni tal-valv:
- Sistemi ta 'kontroll tal-valvi tal-pipeline taż-żejt u tal-gass
- Trattament tal-ilma u faċilitajiet tad-drenaġġ
- Impjanti tal-ipproċessar kimiku
- Sistemi ta' ġenerazzjoni ta' enerġija
- Linji ta 'awtomazzjoni tal-proċess industrijali
- HVAC u sistemi ġenerali ta' kontroll tal-fluss
F'operazzjoni tipika, huwa installat fuq attwatur pnewmatiku li jsuq valv farfett, fejn kontinwament jirrapporta l-istatus tal-valv miftuħ / qrib lura lill-kamra tal-kontroll għal monitoraġġ tal-proċess sikur.
