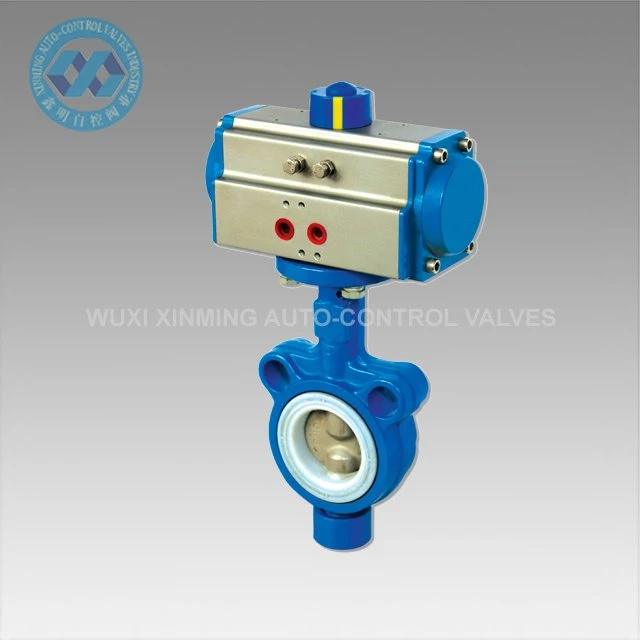

Il-valv tal-farfett tal-wejfer għandu struttura sempliċi, daqs żgħir, piż ħafif, prezz baxx, kontroll u tħaddim konvenjenti, żona ta 'ċirkolazzjoni effettiva kbira, ftuħ u għeluq ta' malajr, iffrankar tax-xogħol, u prestazzjoni tajba tas-siġillar, u għandu l-vantaġġi ta 'siġill iebes tal-metall u siġill elastiku.
Biex awtomatikament tibda u twaqqaf il-fluss aktar malajr minn valvi -mmexxija bil-mutur, li joperaw fuq arja kkompressata. Trid tikkontrolla l-arja lejn l-attwatur billi tuża jew il-valv pilota elettriku inkluż jew valv manwali mixgħul/mitfi. Il-valvi ma jeħtiġux tnaqqis minimu fil-pressjoni bejn id-daħla u l-ħruġ għat-tħaddim.
L-attwatur huwa mmuntat direttament mal-korp tal-valv biex jimminimizza l-moviment u jnaqqas l-użu. Indikatur tal-fluss viżwali fuq in-naħa ta 'fuq tal-attwatur juri jekk il-valv huwiex miftuħ jew magħluq. L-override manwali jippermettilek tħaddem il-valv waqt qtugħ tad-dawl.
Dettalji tal-Prodott
| Isem tal-Prodott | Wafer Butterfly Valve |
| Isem tad-ditta | XM u OEM huma aċċettati wkoll |
| Daqs tal-Valv tal-farfett | 25mm-1000mm |
| Ċertifikazzjoni | CE, ATEX, SIL3, ISO9001:2016 |
| Tip ta' Valv | Farfett |
| Għall-Użu Ma' | Ilma, Żejt, Arja, Gass Naturali, Fwar, Ilma tax-Xorb |
| Materjal tas-Siġill | Gomma EPDM, NBR, PTFE, metall-għa-metall |
| Speċifikazzjonijiet sodisfatti | API 609 |

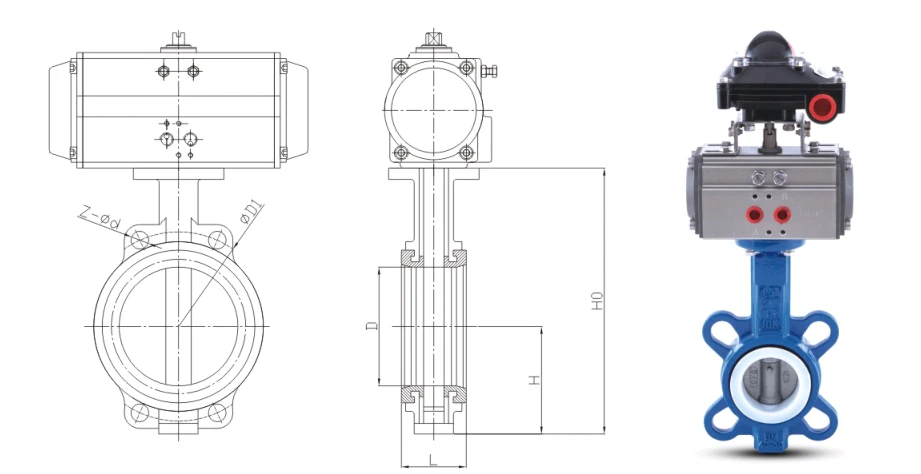

Parametru Tekniku:
| Dijametru nominali | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | pulzier | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Disinn u manifattura tal-valv | Skont l-istandard GB/T12238 | ||||||
| Daqs tal-flanġ tal-valv | Skont l-istandard GB/T9113, GB/T17241.6 | ||||||
| Tul strutturali tal-valv | Skont l-istandard GB/T12221 | ||||||
| Spezzjoni tal-valv u esperiment | Skont l-istandard GB/T13927 | ||||||
Karatteristiċi tal-Prodott:
• Ħfief u kompatt: Il-piż tal-istess kalibru huwa biss 1/6 tal-valv tal-bieb, u l-ispazju tal-installazzjoni jitnaqqas b'50%
• Siġill tal-grad tal-bużżieqa bidirezzjonali-: Sedil tal-valv elastiku EPDM/NBR/VITON/PTFE, tnixxija żero (ISO 5208 Rata A)
• Torque baxx: Pjanċa tal-farfett issimplifikata + kmiem lubrikanti awto-, faċli biex issuq b'attwaturi manwali, pnewmatiċi u elettriċi
• Manutenzjoni onlajn: Il-korp tal-valv ma jestendix fil-pipeline, u l-pjanċa tal-farfett tista 'tinġibed 'il barra billi jinħallu erba' boltijiet tal-flanġ għaż-żarmar u l-assemblaġġ
• Multifunzjonali: Jista 'jinfetaħ u jingħalaq għal kollox, u jista' wkoll jiġi throttled b'mod preċiż fil-medda ta '15-il grad ~ 75 grad
Applikazzjonijiet tal-Prodott:
• Ilma muniċipali: ilma mhux ipproċessat, ilma nadif, drenaġġ, iżolament tal-istazzjon tal-pompa
• HVAC: arja kondizzjonata ċentrali, tisħin distrettwali, ċirkolazzjoni ta 'ilma li jkessaħ
• Ikel u mediċina: sistema ta 'tindif CIP/SIP, grad ta' sanità FDA 3A mhux obbligatorju
• Kimika u petrokimika: aċidu dgħajjef u alkali, solvent, trab, pipeline tal-ġarr pnewmatiku
• Enerġija tal-enerġija: torri li jkessaħ, kondensat, sistema ta 'bexxiexa tan-nar
Kapaċità ta' Provvista
Abbiltà ta 'Provvista: 1000 unità kull xahar, Valv tal-farfett Pnewmatiku
Ippakkjar u Kunsinna
Dettall tal-ippakkjar:
1) Jekk kwantità kbira, każ ta 'plywood
2) Jekk kwantità żgħira, Kartuna jew pallet Plywood
Port tat-tluq: Shanghai, iċ-Ċina
Ħin taċ-Ċomb:
|
Kwantità (Unitajiet) |
1-50 |
51-1000 |
＞1001 |
|
Est. Ħin (jiem) |
Oġġetti fl-istokk |
30 |
Għandu jiġi nnegozjat |
Is-Servizz tagħna
1) 7x24 siegħa hotline
2) Kontroll strett tal-kwalità
3) Kwalità tajba bi prezz favorevoli
4) Servizz ta' wara-eċċellenti
5) Appoġġ tekniku onlajn
6) Ħin ta 'kunsinna veloċi
Għażla u Għajnuniet għall-Ordni:
Meta l-mezz ikun fih partiċelli Akbar minn jew ugwali għal 2 mm, jekk jogħġbok agħżel siġill iebes jew struttura eċċentrika doppja.
Meta tkun meħtieġa s-sigurtà tan-nirien, jistgħu jintgħażlu mili tal-grafita + splint SS316L.
Ipprovdi elettriku 24 V/220 V, reset pnewmatiku doppju/reset tar-rebbiegħa, swiċċ tal-limitu, sett sħiħ tal-pożizzjonatur.
Jekk għandek bżonn tpinġijiet CAD Wafer Butterfly Valve, mudelli 3D, jew soluzzjonijiet ta 'adattament tal-proġett, jekk jogħġbok ikkuntattja: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Dwarna:

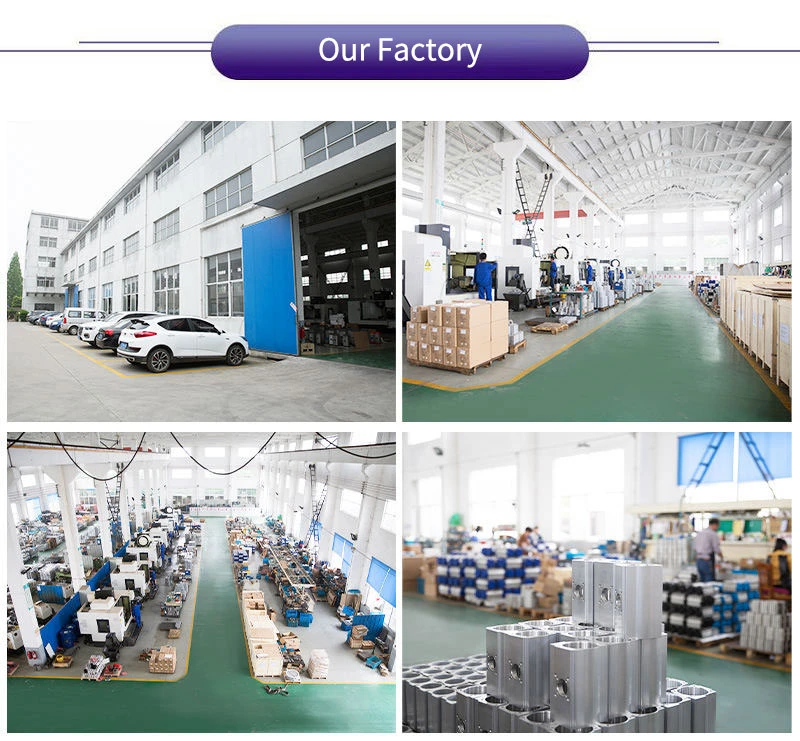

Wuxi Xinming Auto-kontroll Valves Co., Ltd tispeċjalizza fil-manifattura ta 'attwaturi pnewmatiċi tas-serje XM iċċertifikati ISO9001 u valvi ta' kontroll awtomatiku, konformi mal-istandards ISO5211/DIN3337/VDI/VDE-3845/NAMUR. B'kapaċitajiet avvanzati ta 'R&D u faċilitajiet ta' produzzjoni, il-prodotti tagħna jservu industriji varji inklużi żejt u gass, kimiċi, u impjanti tal-enerġija, li jinkorporaw l-impenn tagħna għal "Teknoloġija Ewwel, Eċċellenza ta 'Kwalità" permezz ta' soluzzjonijiet innovattivi u prestazzjoni affidabbli.
